TLDR : une fiche de pliage tole doit donner à l'opérateur toutes les informations sans qu'il ait besoin d'appeler le bureau. Matière, épaisseur, sens de pliage, rayon intérieur, ordre des passes. Si l'une de ces données manque, le risque de rebut monte immédiatement. Voici comment construire une fiche qui tient la route, pièce après pièce.
Pourquoi une fiche de pliage tole mal faite génère des rebuts
L'opérateur à la presse-plieuse n'a pas le croquis client sous les yeux. Il a votre fiche, et rien d'autre. Si elle est floue, il interprète. Et l'interprétation, en tolerie, ça coûte de la matière.
Le cas classique : l'épaisseur n'est pas précisée, l'opérateur prend ce qu'il a en stock. Ou le sens de pliage est absent, il plie dans le mauvais sens par rapport au décor ou au grain de la tole. La pièce est bonne dimensionnellement, mais elle est mauvaise. Rebut quand même.
La fiche de pliage n'est pas un document administratif, c'est l'unique lien entre le bureau d'études et la machine. Plus elle est précise, moins il y a d'allers-retours.

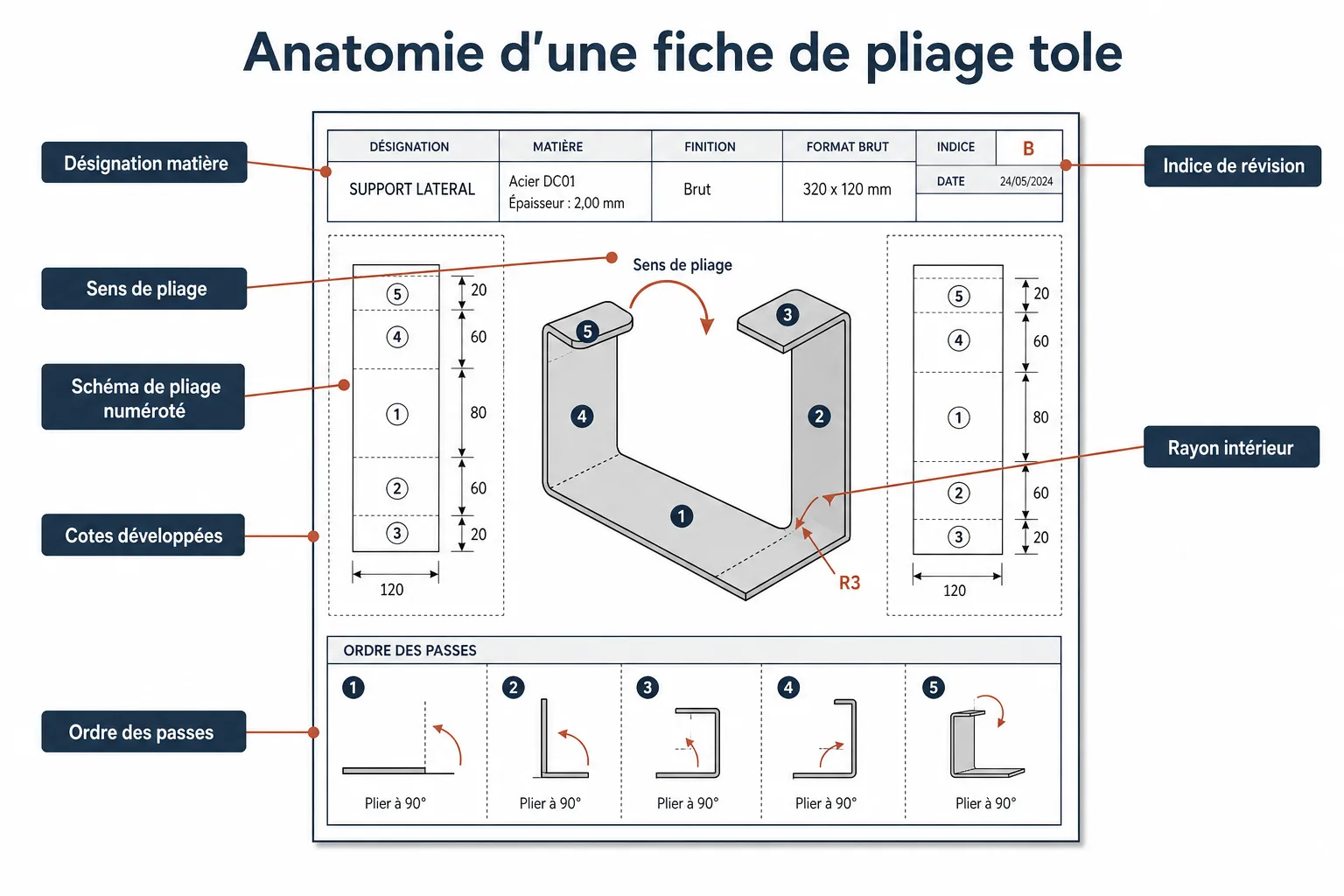

Les informations obligatoires sur une fiche de pliage tole
Voici ce qui doit figurer sans exception sur chaque fiche :
- La désignation matière complète (acier galvanisé, inox 304, alu 5754, pas juste « inox »)
- L'épaisseur nominale, avec la tolérance si elle compte
- Les cotes développées, vérifiées et pas recopiées du croquis client sans recalcul
- Le rayon intérieur de pliage, lié à l'outil et à l'épaisseur
- L'angle de pliage pour chaque pli, avec le signe du retour élastique si vous l'avez intégré
- L'ordre des passes, numéroté, quand les plis se gênent mutuellement
- Le sens de pliage par rapport à une face de référence identifiable
- La longueur de la table et le poinçon à utiliser, si l'atelier a plusieurs outils
Certains ajoutent aussi la référence affaire et le nom du client. C'est du bon sens : si deux fiches se retrouvent mélangées sur le poste, la traçabilité évite la confusion.
Le rayon intérieur : l'oubli qui fausse tout le développé
Beaucoup de fiches indiquent l'angle, oublient le rayon. C'est une erreur lourde. Le rayon intérieur conditionne directement le calcul du développé, donc la longueur de départ de votre flan.
Le rayon dépend de l'outil, pas du dessin client. Un client dessine un angle droit net, mais en vrai la matière a un rayon minimum selon son épaisseur et sa nuance. Si vous ne recalculez pas le développé avec le bon rayon, la pièce pliée sera trop longue ou trop courte.
Indiquez toujours le rayon intérieur réel, celui que votre poinçon va produire, pas celui que le client a dessiné. C'est souvent là que se crée l'écart entre le devis et la pièce réelle.
L'ordre des passes : ce que personne ne met mais tout le monde regrette
Sur une pièce simple, deux ou trois plis dans le même sens, l'ordre ne change rien. Sur une pièce en U, en Z ou avec des retours, il change tout.
Si l'opérateur plie dans le mauvais ordre, il se retrouve avec un pli qu'il ne peut plus faire parce que la pièce bute sur le tablier ou sur le poinçon. Il doit déformer, ou la pièce part à la benne.
Numérotez les passes. Un schéma en vue de dessus avec les flèches dans l'ordre, c'est dix minutes de travail au bureau qui évitent vingt minutes de galère à la machine. L'ordre des passes est la donnée la plus souvent absente des fiches, et la plus souvent responsable des rebuts sur pièces complexes.
Pour voir comment ce type d'information sort automatiquement d'un croquis numérisé, les cas d'usage documentés sur Koventor donnent des exemples concrets par type de pièce.
Format de la fiche : papier, PDF ou fichier atelier
Le format dépend de votre organisation. Mais quelques règles restent valables partout.
Un plan A4 lisible sans loupe. Les cotes en gras, pas noyées dans le trait. Un sens de lecture unique, pas un schéma à retourner dans tous les sens pour comprendre la vue.
Si vous travaillez en PDF, vérifiez que la fiche s'imprime sans recadrage automatique qui coupe les cotes de bord. C'est un classique. La fiche est parfaite à l'écran, tronquée à l'impression.
La fiche doit être lisible dans les conditions réelles de l'atelier : lumière variable, mains huileuses, posée à plat sur un établi. Pensez au contraste, à la taille des caractères, à la clarté des flèches de pliage.
Mon avis
La fiche de pliage tole est le document le plus sous-estimé de la chaîne de production en tolerie. On passe du temps sur le devis, sur le DXF, et on bâcle la fiche. Résultat : c'est la fiche qui génère les rebuts, pas le découpage.
Mon conseil : créez un modèle de fiche interne avec tous les champs obligatoires, et rendez les champs vides impossibles à ignorer. Si un champ est vide, la fiche n'est pas prête. Pas de demi-mesure là-dessus.
La meilleure fiche de pliage, c'est celle que l'opérateur n'a pas besoin de vous appeler pour comprendre. Si vous recevez encore des appels de l'atelier pendant la fabrication, c'est que la fiche a un trou. Trouvez lequel, corrigez le modèle, ne recommencez pas.
Questions fréquentes
Est-ce qu'une fiche de pliage suffit sans le DXF ? Pour le pliage seul, oui. Le DXF sert à la découpe du flan. La fiche de pliage prend le relais après la découpe. Les deux documents sont complémentaires, pas interchangeables.
Qui est responsable si la fiche contient une erreur de cote ? Celui qui a établi la fiche. Si l'erreur vient d'un croquis client mal coté, vous devez le signaler avant lancement, pas après la découpe. La validation du développé, c'est votre responsabilité, pas celle de l'opérateur.
Comment gérer les révisions de fiche en cours de série ? Numérotez les versions sur la fiche elle-même, date et indice de révision. Retirez physiquement l'ancienne version du poste de travail. Une fiche périmée qui traine est une source d'erreur garantie.
